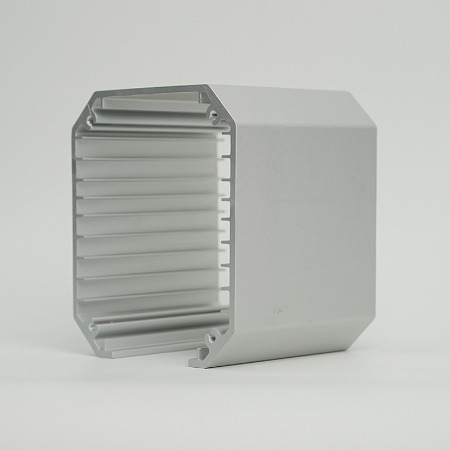

Pag -unawa sa papel ng Heat sink pabahay para sa mga de -koryenteng motor
Ang pabahay ng heat sink ay gumaganap ng isang kritikal na papel sa pagpapanatili ng pinakamainam na temperatura ng operating para sa mga de -koryenteng motor. Habang ang mga motor ay nagiging mas malakas at compact, ang epektibong pamamahala ng thermal sa pamamagitan ng wastong disenyo ng pabahay ay nagiging mas mahalaga. Naghahain ang pabahay ng dalawahang layunin - pagprotekta sa mga panloob na sangkap habang mahusay na nagwawasak ng init na nabuo sa panahon ng operasyon.
Ang Jingjiang Hetai Motor Parts Manufacturing Co, Ltd ay dalubhasa sa paggawa ng de-kalidad na mga housings ng aluminyo na haluang metal na nagsasama ng mahusay na mga katangian ng dissipation ng init. Ang kanilang mga produkto ay nagpapakita kung paano ang tamang pagpili ng materyal at disenyo ay maaaring makabuluhang mapabuti ang pagganap ng thermal:
- Nagbibigay ang Aluminyo Alloy Construction
- Tinitiyak ng precision machining ang wastong akma at paglipat ng init sa mga nakapalibot na sangkap
- Ang mga paggamot sa ibabaw tulad ng oksihenasyon at electrophoresis ay nagpapaganda ng tibay at radiation ng init
- Ang mga pasadyang disenyo ay tumanggap ng mga tiyak na mga pagsasaayos ng motor at mga kinakailangan sa paglamig
Ang kadalubhasaan ng kumpanya sa pagmamanupaktura Heat sink pabahay para sa mga de -koryenteng motor Pinapayagan silang gumawa ng mga sangkap na nagpapanatili ng matatag na temperatura kahit na sa hinihingi ang mga aplikasyon tulad ng mga servo motor at mga sistema ng automotiko. Ang kanilang sertipikasyon ng ISO9001 ay ginagarantiyahan ang pare -pareho ang kalidad sa lahat ng mga batch ng produksyon.
Mga pangunahing pagsasaalang -alang sa disenyo para sa Mga Disenyo ng Pabahay sa Pag -init ng Aluminyo
Pagpili ng materyal at mga pag -aari
Ang aluminyo ay nananatiling ginustong materyal para sa mga heat sink housings dahil sa natatanging kumbinasyon ng mga pag -aari:
| Ari -arian | Kahalagahan para sa pabahay ng heat sink |
|---|---|
| Thermal conductivity | Ang aluminyo ay nagsasagawa ng init ng 3-5 beses na mas mahusay kaysa sa bakal, na nagpapahintulot sa mas mabilis na pagwawaldas ng init |
| Timbang | Ang aluminyo ay tungkol sa 1/3 ang bigat ng bakal, binabawasan ang pangkalahatang timbang ng motor |
| Paglaban ng kaagnasan | Ang wastong paggamot sa ibabaw ay pumipigil sa oksihenasyon at mapanatili ang pagganap |
| Machinability | Mas madaling bumuo ng mga kumplikadong hugis at paglamig ng mga palikpik para sa mas mahusay na paglipat ng init |
Mga elemento ng disenyo ng istruktura
Epektibo Mga Disenyo ng Pabahay sa Pag -init ng Aluminyo Isama ang ilang mga kritikal na tampok:
- Fin geometry at spacing upang ma -maximize ang lugar ng ibabaw para sa paglamig ng convection
- Ang pag -optimize ng kapal ng pader sa pagitan ng integridad ng istruktura at paglipat ng init
- Ang pag-mount ng mga puntos na matiyak ang wastong pakikipag-ugnay sa mga sangkap na bumubuo ng init
- Panloob na mga channel o lukab para sa potensyal na pagsasama ng paglamig ng likido
Ang malawak na katalogo ng Jingjiang Hetai na higit sa 600 iba't ibang mga hulma sa pabahay ay nagpapakita ng kanilang kakayahan upang makabuo ng mga na -optimize na disenyo para sa iba't ibang mga aplikasyon. Ang kanilang kakayahang kontrolin ang panloob na butas ng butas sa loob ng 10 segundo ay nagsisiguro na tumpak na umaangkop na mapakinabangan ang kahusayan ng thermal transfer.
Paghahambing Iba't ibang uri ng mga solusyon sa paglamig sa pabahay ng motor
Kapag pumipili ng mga solusyon sa paglamig para sa mga housings ng motor, dapat isaalang -alang ng mga inhinyero ang ilang mga diskarte:
Passive Cooling Systems
Ang pasibo na paglamig ay lubos na nakasalalay sa disenyo at materyal na mga katangian ng pabahay:
- Likas na kombeksyon sa pamamagitan ng mga nabuong ibabaw
- Radiation mula sa mga paggamot sa ibabaw ng high-emissivity
- Pagpapadaloy sa pamamagitan ng pag -mount ng mga interface
Mga aktibong sistema ng paglamig
Isinasama ng mga aktibong sistema ang mga karagdagang sangkap upang mapahusay ang paglamig:
- Pinilit na paglamig ng hangin sa mga integrated fans
- Mga channel ng paglamig ng likido sa loob ng pabahay
- Mga elemento ng paglamig ng thermoelectric
Inihahambing ng talahanayan sa ibaba ang mga pangunahing katangian ng mga ito Iba't ibang uri ng mga solusyon sa paglamig sa pabahay ng motor :
| Paraan ng Paglamig | Kalamangan | Mga Kakulangan | Karaniwang mga aplikasyon |
|---|---|---|---|
| Passive Finned Housing | Walang mga gumagalaw na bahagi, maaasahan, mababang pagpapanatili | Limitadong kapasidad ng paglamig | Maliit na motor, pansamantalang tungkulin |
| Pinilit na paglamig ng hangin | Mas mataas na kapasidad ng paglamig, compact | Nangangailangan ng tagahanga, ingay, pagkonsumo ng kuryente | Pang -industriya na Motors, Patuloy na Tungkulin |
| Paglamig ng likido | Pinakamataas na kahusayan sa paglamig | Kumplikadong sistema, potensyal na pagtagas | Mataas na pagganap na motor, EVS |
Ang saklaw ng produkto ng Jingjiang Hetai ay tinatanggap ang lahat ng mga pamamaraang ito ng paglamig, na may partikular na kadalubhasaan sa mga solusyon sa paglamig ng passive para sa mga micro-special motor mula 46mm hanggang 260mm panloob na diameters.
Pag -optimize Ang pagganap ng thermal sa mga enclosure ng motor
Ang pag -maximize ng thermal pagganap ay nangangailangan ng maingat na pagsasaalang -alang ng maraming mga kadahilanan sa buong proseso ng disenyo at pagmamanupaktura.
Epekto ang Mga Proseso sa Paggawa
Ang mga kakayahan sa paggawa ng Jingjiang Hetai ay direktang nag -aambag sa pinahusay na pagganap ng thermal:
- Ang katumpakan na die-casting ay nagsisiguro na pare-pareho ang kapal ng pader para sa kahit na pamamahagi ng init
- Ang advanced na machining ay nagpapanatili ng masikip na pagpapaubaya para sa pinakamainam na contact ng sangkap
- Ang mga paggamot sa ibabaw ay nagpapabuti sa radiation ng init at paglaban sa kapaligiran
- Ang mga panukalang kontrol sa kalidad ay ginagarantiyahan ang maaasahang mga katangian ng thermal batch-to-batch
Mga diskarte sa pag -optimize ng disenyo
Pagpapabuti Ang pagganap ng thermal sa mga enclosure ng motor nagsasangkot ng maraming mga diskarte sa disenyo:
- Pagsusuri ng Computational Fluid Dynamics (CFD) Upang ma -optimize ang mga pattern ng daloy ng hangin
- Ang pagpili ng materyal na interface ng thermal para sa mga kritikal na junctions
- Madiskarteng paglalagay ng mga sangkap na bumubuo ng init na nauugnay sa mga paglamig na ibabaw
- Pagsasama ng thermal mass kung saan kritikal ang paglilipat ng pagganap
Ang matagumpay na pag -unlad ng kumpanya ng serye ng kaso ng profile ng YX3 ay nagpapakita ng kanilang kakayahan upang maipatupad ang mga pag -optimize na ito, na may kumpletong mga set ng amag mula 71 hanggang 160 na mga base na akomodasyon ng iba't ibang mga kinakailangan sa pagganap.
Mahalaga Mga tip sa pagpapanatili para sa mga housings ng heat sink
Tinitiyak ng wastong pagpapanatili ang pangmatagalang pagganap ng mga heat sink housings at ang mga motor na pinoprotektahan nila.
Mga Pamamaraan sa Pag -inspeksyon ng Mga Rutin
Ang mga regular na tseke ay dapat isama:
- Visual inspeksyon para sa pag -iipon ng dumi sa paglamig ng mga palikpik
- Pagsuri para sa kaagnasan o pagkasira ng mga paggamot sa ibabaw
- Pag -verify ng pag -mount ng integridad at kondisyon ng thermal interface
- Pagsubaybay sa mga uso sa temperatura sa panahon ng operasyon
Mga pamamaraan ng paglilinis at pangangalaga
Epektibo Mga tip sa pagpapanatili para sa mga housings ng heat sink Isama ang wastong mga diskarte sa paglilinis:
- Gumamit ng naka -compress na hangin o malambot na brushes para sa paglilinis ng fin
- Iwasan ang mga nakasasakit na tagapaglinis na maaaring makapinsala sa mga paggamot sa ibabaw
- Mag -aplay ng mga proteksiyon na coatings kung nakikita ang oksihenasyon
- Tiyakin ang wastong bentilasyon sa paligid ng pabahay sa panahon ng operasyon
Pangmatagalang pagsasaalang-alang sa pagganap
Para sa maximum na buhay ng serbisyo:
- Subaybayan at tugunan ang anumang hindi pangkaraniwang ingay o panginginig ng boses
- Panatilihin ang mga kontaminado sa kapaligiran na malayo sa motor
- Sundin ang mga rekomendasyon ng tagagawa para sa mga agwat ng serbisyo
- Isaalang -alang ang pag -upgrade sa pinabuting disenyo bilang pagsulong ng teknolohiya
Ang mga produkto ng Jingjiang Hetai ay nakikinabang mula sa kanilang dalubhasang mga kakayahan sa paggamot sa ibabaw, kabilang ang mga independiyenteng oksihenasyon at mga kwalipikasyon ng electrophoresis, na nagbibigay ng pinahusay na tibay at bawasan ang mga kinakailangan sa pagpapanatili sa buhay ng serbisyo ng pabahay.
Mga uso sa hinaharap Magaan ang mga solusyon sa dissipation ng init para sa mga motor
Ang industriya ng motor ay patuloy na nagbabago patungo sa mas mahusay na diskarte sa pamamahala ng thermal.
Pagsulong ng materyal
Ang mga umuusbong na materyales para sa magaan ang mga solusyon sa dissipation ng init isama:
- Mga advanced na haluang metal na aluminyo na may pinahusay na mga katangian ng thermal
- Ang mga composite ng metal matrix na pinagsasama ang aluminyo na may mga additives na may mataas na conductivity
- Ang mga coatings na pinahusay ng graphene para sa pinabuting radiation
- Mga materyales sa pagbabago ng phase para sa thermal buffering
Mga makabagong disenyo
Ang mga disenyo ng pagputol ng pabahay ay isinasama:
- Mga istruktura na na-optimize ng topology para sa maximum na ratios ng lakas-sa-timbang
- Additive manufacturing na nagpapahintulot sa mga kumplikadong panloob na mga channel ng paglamig
- Pinagsamang mga sistema ng pagsubaybay sa thermal
- Ang mga adaptive na sistema ng paglamig na tumugon sa mga kondisyon ng pag -load
Ang patuloy na mga pagsisikap sa pag-unlad ng Jingjiang Hetai, kasama na ang kanilang malaking kapasidad ng produksyon ng hanggang sa 5,000 set bawat klase, maayos na isama ang mga ito upang isama ang mga pagsulong na ito sa mga handog sa hinaharap habang pinapanatili ang kanilang pangako sa katamtamang pagpepresyo at masikip na kontrol ng kalidad.
