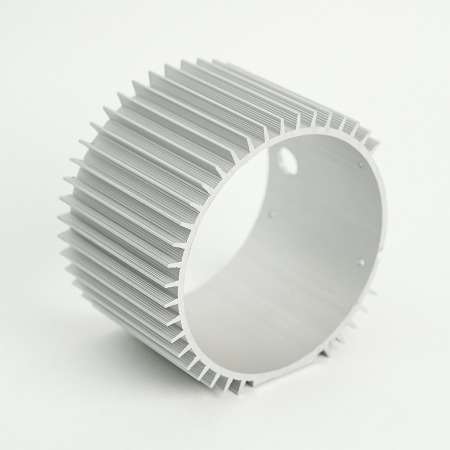

Aluminyo electric motor casing: disenyo, pagmamanupaktura, proteksyon, at katumpakan

Pag -maximize ng daloy ng init sa aluminyo electric motor casings

Kapag tinalakay ng mga inhinyero aluminyo electric motor casing Pag -dissipation ng init , Talagang pinag -uusapan nila ang pamamahala ng isang kadena ng mga thermal resistances: mula sa tanso na paikot -ikot o mga laminations ng stator sa mga tampok na pamatok at pag -mount, sa pamamagitan ng pader ng pambalot, sa buong panlabas na ibabaw, at sa wakas sa nakapalibot na hangin o likido. Ang anumang mahina na link sa chain na ito ay nagtataas ng mga temperatura ng hotspot at pinipilit ang mga margin ng pagganap. Ang mataas na thermal conductivity ng aluminyo kumpara sa ferrous housings ay ginagawang isang malinaw na unang pagpipilian, ngunit napagtanto na ang kalamangan ay nakasalalay sa maalalahanin na pagpili ng materyal, disenyo ng contact, at engineering sa ibabaw. Ang layunin ay hindi lamang gumagalaw na init; Ito ay gumagalaw ng init na mahuhulaan habang kinokontrol ang timbang, paggawa, at gastos.

Mga landas ng thermal sa loob ng pabahay

Sa loob ng pambalot, ang init ay umalis sa mga ngipin ng stator at pamatok sa pamamagitan ng pagpapadaloy at tumawid sa pabahay sa pamamagitan ng mga press fit, bonding interface, o potting compound. Ang isang tuluy -tuloy, mataas na naka -load na interface ng contact ay binabawasan ang paglaban sa contact. Ang mga praktikal na hakbang ay nagsasama ng mahigpit na toleranced press fit, manipis at pantay na mga materyales sa interface, at sinasadyang pag -clamping presyon na maiwasan ang pagbaluktot. Kung saan kinakailangan ang potting o gap filler, pumili ng mga materyales na nagbabalanse ng conductivity na may lagkit upang basa nila ang mga micro-asperities nang walang pag-trap ng hangin. Ang mga taga -disenyo ay madalas na nagpapabuti sa pagpapadaloy sa pamamagitan ng pagpapalawak ng mga ngipin ng stator o pagdaragdag ng mga shunts ng tanso na paikliin ang haba ng landas. Dahil ang aluminyo ay nagpapalawak ng higit sa bakal, dapat isaalang -alang ang pagpapalawak ng pagkakaiba -iba sa mga operating temperatura; Ang sobrang pagkagambala sa pagpupulong ay maaaring maging masyadong maliit sa panahon ng mainit na operasyon, ang nagpapabagal na thermal transfer kung ito ay kinakailangan.

Fin geometry, airflow, at paggamot sa ibabaw

Sa labas ng pambalot, nangingibabaw ang kombeksyon. Ang mga tuwid na palikpik ay simple at mabisa, ngunit ang louvered o wavy fins ay nakakagambala sa mga hangganan ng hangganan at maaaring lumampas sa mababang bilis ng daloy ng hangin. Ang Fin spacing ay dapat account para sa fouling panganib at mga anggulo ng draft ng pagmamanupaktura. Ang mga paggamot sa ibabaw ay maaaring maging counterintuitive: ang isang micro-roughened na ibabaw ay maaaring dagdagan ang convective heat transfer sa pamamagitan ng tripping kaguluhan kahit na bahagyang binabawasan nito ang kondaktibiti, at ang isang madilim na anodic layer ay nagdaragdag ng emissivity, na mahalaga kung saan ang radiation ay hindi mababawas. Kung ang motor ay nakatira sa loob ng isang shroud o under-hood na kapaligiran, ang ducted airflow na may kilalang mga profile ng bilis ay mas maaasahan kaysa sa pag-asa sa hindi sinasadyang daloy. Kapag ang alikabok o insekto ay malamang, pumili ng mas makapal na mga palikpik na may mas malawak na puwang upang mapanatili ang pagganap sa paglipas ng panahon.

Mga marka ng materyal at thermal conductivity

Iba't ibang mga marka ng aluminyo ang pangangalakal ng kalakal laban sa castability at lakas. Ang mga haluang metal na mamatay-casting alloys ay dumadaloy nang maganda at punan ang manipis na palikpik, ngunit ang kanilang thermal conductivity ay mas mababa kaysa sa mga marka ng gawa. Sa kaibahan, ang mga serye ng 6xxx series extrusions ay nag -aalok ng mahusay na kondaktibiti at machinability, kahit na maaaring humiling sila ng mas maraming machining upang maabot ang mga kumplikadong geometry. Dahil ang materyal na pagpipilian ay nakikipag-ugnay sa proseso, ang mga pagpapasya ay dapat timbangin ang mga thermal na nakuha laban sa mga tooling at mga bahagi ng bahagi. Ang mga sumusunod na paghahambing ay naglalagay ng mga numero sa konteksto bago ang buong buod ng talahanayan.

• Ang aluminyo ay karaniwang nagsasagawa ng init ng maraming beses na mas mahusay kaysa sa hindi kinakalawang na mga steel sa temperatura ng silid, na maaaring isalin sa mas maliit na pagtaas ng temperatura para sa parehong pagkilos ng init.
• Sa loob ng mga pamilyang aluminyo, ang mas mababang silikon o mga haluang metal na gawa sa pangkalahatan ay nagsasagawa ng mas mahusay kaysa sa mga haluang metal na namatay na may pilikmata, sa gastos ng paghahagis ng mga manipis na pader nang madali.
• Ang Magnesium ay mas magaan ngunit karaniwang nagsasagawa ng init na hindi gaanong mabisa kaysa sa mga karaniwang marka ng aluminyo at maaaring kumplikado ang pamamahala ng kaagnasan.

Mga pamamaraan ng pagsubok at disenyo ng mga loop ng feedback

Ang mga thermal models ay mapabilis ang pag -aaral, ngunit dapat silang mai -angkla sa pamamagitan ng pagsukat. Ang thermography ng infrared ay nagpapakita ng mga hotspot sa paligid ng mga balikat at mga interseksyon ng rib. Ang mga calibrated heat-soak test na may kilalang mga naglo-load ay nagpapatunay sa CFD, habang ang thermal shock cycling ay naglalantad ng pagkasira ng interface sa buhay. Ang pinaka -epektibong mga programa ay tinatrato ang thermal benchmarking bilang isang nakagawiang gate sa mga paglabas ng disenyo, hindi isang espesyal na kaganapan. Ang diskarte sa mga sistemang ito ay kung ano ang huli na lumiliko ang parirala aluminyo electric motor casing heat dissipation mula sa isang query sa paghahanap sa isang mapagkumpitensyang kalamangan sa larangan.

Pagpili ng isang ruta ng produksiyon at pagsusuri ng mga kasosyo

Pagpili ng isang proseso at pag -vetting mamatay cast aluminyo motor supplier ay isang multi-variable na ehersisyo. Die casting excels sa mataas na volume na may manipis na pader at integrated fins; Nag -aalok ang Sand Casting ng kakayahang umangkop at mas mababang tooling pamumuhunan sa gastos ng mas makapal na mga seksyon; Ang Extrusion Plus CNC machining ay nagbibigay ng napakahusay na pagtatapos ng ibabaw at kondaktibiti para sa mas simpleng geometry; At ang permanenteng-mold casting ay nakaupo sa pagitan ng buhangin at mamatay na paghahagis para sa mga medium run. Ang tamang pagpipilian ay nagbabalanse ng geometry, pagpapaubaya, pampaganda, at kabuuang gastos ng pagmamay -ari. Kapag ang dalawang ruta ay lilitaw na mabubuhay, ihambing ang mga ito sa mga pangungusap muna at kumpirmahin sa isang naka-tab na scorecard kaya ang mga trade-off ay malinaw sa engineering, kalidad, at mga sourcing team na magkamukha.

Die Casting kumpara sa Sand Casting kumpara sa Extrusion CNC

Ang die casting ay karaniwang nanalo kung saan kailangan mo ng maraming manipis na palikpik at pare -pareho ang kapal ng pader na may masikip na pag -uulit. Ang paghahagis ng buhangin, habang ang coarser, ay sumusuporta sa mga malalaking housings at mabilis na mga iterasyon ng disenyo nang walang mataas na mga tool sa itaas. Ang extrusion CNC machining ay may katuturan para sa cylindrical o prismatic shell kung saan ang mga linear fins o simpleng ducts ay maaaring i -cut mula sa stock; Pinapanatili din nito ang mas mataas na thermal conductivity ng gawaing aluminyo. Ang paghahagis ng pamumuhunan ay maaaring makamit ang pinong detalye ngunit madalas na nawawala ang gastos sa gastos para sa mas malalaking bahagi. Dahil ang pagtatapos ng ibabaw ay nakakaapekto sa sealing, pagpipinta, at thermal emissivity, isaalang-alang kung magkano ang machining o post-processing bawat ruta ay kailangang pindutin ang pagganap at mga target na kosmetiko.

Tooling, oras ng tingga, at kabuuang gastos ng pagmamay -ari

Ang kabuuang gastos ng pagmamay-ari (TCO) ay pinagsasama ang mga nabuong tooling, piraso ng bahagi ng bahagi, scrap, kargamento, at kalidad ng mga panganib. Ang Die Casting ay may mas mataas na tooling ngunit mababang oras ng pag -ikot; Binabaligtad iyon ng Sand Casting. Kung ang taunang dami ay hindi sigurado, na nagsisimula sa paghahagis ng buhangin o extrusion ay maaaring mag-risk sa programa at magbigay ng tunay na data ng demand bago gumawa ng matigas na tooling. Sa kabaligtaran, kapag ang paglulunsad ng forecast ay matatag at ang geometry ay nababagay dito, ang paglipat ng maaga upang mamatay ang paghahagis ay maaaring magbayad nang mabilis sa pamamagitan ng pag -urong ng oras ng pag -ikot at nilalaman ng machining. Ang lokasyon ng tagapagtustos ay nakakaimpluwensya sa panganib ng logistik at oras ng tingga; Ang dual-sourcing na may mga karaniwang plano sa inspeksyon at mga maaaring palitan ng tool ay maaaring magpapatatag ng supply.

Kalidad ng mga sistema at pagtatasa ng tagapagtustos

Kapag screening die Cast Aluminum Motor Housing mga supplier , tumingin sa kabila ng mga nominal na kakayahan. Humiling ng mga diagram ng proseso ng daloy ng proseso, mga halimbawa ng PFMEA, at data ng kakayahan sa istatistika sa mga katulad na housings. Suriin ang mga ulat ng metallographic para sa porosity at cold-shut control, at tanungin kung paano binabawasan ng mga diskarte sa gating/overflow ang gas sa manipis na palikpik. Patunayan na ang coordinate na pagsukat ng kagamitan at pressure-test rigs ay tumutugma sa iyong plano sa inspeksyon. Malugod na tatanggapin ng isang mature na tagapagtustos ang isang magkasanib na workshop ng DFM/DFMEA na binabawasan ang panganib bago maputol ang bakal.

Diskarte sa proteksyon sa kapaligiran at pagbubuklod

Pagdidisenyo a Ang corrosion resistant aluminyo motor enclosure IP65 Nangangahulugan ng pag -iisip ng holistically tungkol sa tubig, alikabok, kemikal, pagbibisikleta ng temperatura, at mga galvanic na mag -asawa. Ang IP65 ay nagpapahiwatig ng konstruksyon at proteksyon ng alikabok mula sa mga jet ng tubig, ngunit ang pagpasa ng isang pagsubok sa lab minsan ay hindi katulad ng umunlad sa loob ng maraming taon. Pinagsasama ng mga totoong kapaligiran ang spray ng asin, conductive dust, langis, at thermal gradients na pump moisture sa pamamagitan ng micro-gaps. Upang magtagumpay, ang mga tampok ng pagbubuklod ay dapat na mapagbigay, ang mga coatings ay dapat na magkatugma, at ang hindi magkakatulad na mga metal ay dapat na ihiwalay. Dahil ang kaagnasan ay isang problema sa sistema, maraming mga pagkabigo ang bumalik sa mga interface - mga fasten, bosses, at mga takip - sa halip na ang bulk aluminyo mismo.

Mga rating ng IP, gasket, at mga breathers

Magsimula sa pamamagitan ng pagpili ng gasket geometry na nagpapanatili ng compression pagkatapos ng pag-iipon: espongha closed-cell elastomer para sa mababang water ingress, o hinubog na mga profile para sa matatag na pakikipag-ugnay sa flange. Ang target na compression ay saklaw na account para sa tolerance stack-up; Gumamit ng mga limitasyon ng compression sa mga plastik na takip upang maiwasan ang sobrang pag-squeeze. Kung saan ang casing heats at cools, isang lamad ng lamad ay katumbas ng presyon at binabawasan ang pagkahilig upang hilahin ang kahalumigmigan na mga seal. Ang mga glandula ng cable at mga entry sa conduit ay dapat tumugma sa mga target ng ingress; Kahit na ang isang under-spec gland ay maaaring magpabagal sa isang kung hindi man mahusay na disenyo.

Mga coatings, anodizing, at pagsubok ng kaagnasan

Ang mga uncoated aluminyo ay bumubuo ng isang proteksiyon na oxide, ngunit ang mga kapaligiran na mayaman sa klorido ay higit na hinihiling. Ang anodizing ay nagdaragdag ng paglaban sa kaagnasan at katigasan ng ibabaw; Ang patong ng pulbos ay nagbibigay ng isang matigas, kaakit -akit na pagtatapos; at ang mga coatings ng conversion ay nagpapabuti sa pagdirikit ng pintura. Kapag ang mga bahagi ay tipunin na may hindi kinakalawang na mga fastener, gumamit ng mga insulating washers o sealant upang mapagaan ang potensyal na galvanic. Patunayan ang mga sistema ng patong na may neutral na spray ng asin at mga pagsubok sa cyclic corrosion na kasama ang kinatawan ng mga kupon ng crevice ng mga tunay na kasukasuan, hindi lamang mga flat panel. Ang pinakamahusay na kasanayan ay upang pagsamahin ang matatag na sealing sa isang tapusin na naaayon sa kapaligiran, pagkatapos ay i -verify sa pinabilis na mga pagsubok.

Mga fastener, interface, at hindi magkakatulad na mga metal

Ang mga mag -asawa ng Galvanic ay nagtutulak ng maraming mga isyu sa larangan. Kung kinakailangan ang mga hindi kinakalawang na mga fastener, ibukod ang mga ito mula sa aluminyo na may mga bihag na tagapaghugas, mag-apply ng katugmang anti-seize, at maiwasan ang mga geometry na nagpapanatili ng tubig. Kung saan ang mga bakal na bracket na bolt sa pambalot, gumamit ng sealant sa magkasanib na upang mabawasan ang kaagnasan ng crevice. Sa wakas, ang paggamot sa mga puntos ng grounding at pintura ay sinasadya kaya ang mga proteksiyon na sistema ay hindi sinasadya na nakompromiso. Ang isang disiplinang diskarte ay nagiging isang "IP test pass" sa isang masungit Ang corrosion resistant aluminyo motor enclosure IP65 Iyon ay umunlad sa totoong panahon at paghuhugas.

Ang pagbawas ng masa para sa mga modernong drivetrains

Ang electrification ay naglalagay ng isang premium sa kahusayan ng timbang at pakete, na ginagawa ang paghahanap para sa a Magaan na aluminyo na motor casing para sa mga motor ng EV higit pa sa isang slogan. Ang mas mababang masa ay nagpapabuti sa kahusayan ng sasakyan, pinalawak ang thermal headroom, at eases ang paghawak sa pagpupulong. Ngunit ang mga pagbawas ng timbang ay hindi makompromiso ang higpit ng pambalot, pagkakahanay ng pagdadala, o pag -uugali ng acoustic. Ang sining ay upang alisin ang mga gramo kung saan ang istraktura ay nag -aambag ng hindi bababa sa, habang pinapanatili ang mga landas ng pag -load at pagganap ng thermal. Ang paggawa nito nang maayos ay pinaghalo ang pag-optimize ng topology, pag-cast-friendly ribbing, at mapanghusga na machining na maiwasan ang paglikha ng mga riser ng stress o manipis na mga seksyon na mahina sa porosity.

Istruktura topology at mga target na timbang

Magsimula sa isang topology na hinihimok ng higpit: tukuyin ang mga naglo-load ng pagdadala, mga reaksyon ng gearbox, at pag-mount ng mga hadlang, pagkatapos ay hayaan ang isang solver na makilala ang mga corridors ng materyal na nagdadala ng karamihan sa stress. Isalin ang resulta sa mga castable ribs at webs na may pantay na mga paglilipat sa dingding, mapagbigay na fillet, at pare -pareho ang draft. Para sa mga cylindrical housings, isaalang-alang ang mga integral na bandang rib na doble bilang mga singsing na kumakalat ng init. Magtatag ng timbang at higpit na target nang maaga upang ang mga trade-off ay makikita sa panahon ng mga pagsusuri sa disenyo kaysa sa natuklasan sa pagsubok ng DV.

Thermal-istruktura na trade-off

Ang pagbawas ng timbang kung minsan ay sumasalungat sa paglamig. Ang mga manipis na pader ay nagbabawas ng lugar ng pagpapadaloy, ngunit higit pa ngunit ang mas payat na mga palikpik ay maaaring maibalik ang convective area kung pinahihintulutan ang paghahagis. Kung ang CFD ay nagpapakita ng isang mainit na zone na malapit sa isang mounting boss, ang isang lokal na heat spreader rib ay maaaring gumanap ng isang global na pagtaas ng pader. Katulad nito, ang isang madilim, matibay na patong ay maaaring magtaas ng emissivity at mabawi ang ilang thermal margin nang walang parusa sa istruktura. Ang trick ay upang pagsamahin ang maraming mga katamtamang pagpapabuti sa halip na umasa sa isang mabibigat na pag -aayos. Kapag ang isang dyaket ng glycol ng tubig ay magagawa, ang mga integrated channel ay maaaring ilipat ang thermal rehimen nang buo, na nagpapagana ng mas mababang kapal ng dingding nang walang sobrang pag-init.

NVH, higpit, at pagsasama

Ang mga ilaw na bahagi ay maaaring mag -ring. Upang mapanatili ang isang Magaan na aluminyo na motor casing para sa mga motor ng EV Tahimik, tune rib spacing at kapal upang masira ang mga mode ng panel, at gumamit ng mga pattern ng asymmetric rib kung saan magagawa. Pagsasama-tulad ng pagsasama-sama ng mga rotor-end na mga kalasag, inverter mounts, o coolant manifolds-ay nag-aalis ng mga bracket at mga fastener na nagdaragdag ng timbang at pagiging kumplikado. Paghambingin ang dalawang pagpipilian sa mga salita, pagkatapos ay kumpirmahin sa isang simpleng talahanayan: Ang isang pinagsamang pabahay ay maaaring makatipid ng 8-12% masa at sampung mga fastener, habang ang isang modular na diskarte ay maaaring gawing simple ang serbisyo sa kaunting gastos sa timbang. Gumawa ng mga pagpapasya sa konteksto ng diskarte sa pagpupulong at pag -aayos ng larangan, hindi timbang lamang.

Katumpakan machining at pagpapatunay

Ang paggawa ng isang magaspang na paghahagis sa isang tapos na sangkap na bisagra sa katumpakan - na nakuha ng parirala Machined ng CNC aluminyo motor casing Tolerance 0.01mm . Habang hindi lahat ng tampok ay hinihiling ng sampung-micron control, ang pagdadala ng mga bores at mga mukha ng pag-aasawa ay madalas na ginagawa. Ang pagkamit nito ay nangangailangan ng higit pa sa mga may kakayahang machine; Nakasalalay ito sa diskarte sa datum, matatag na pag -aayos, thermal control, at pagsubaybay sa kakayahan ng proseso. Mag -isip ng machining bilang huling pagkakataon upang ihanay ang mekanikal, thermal, at pagganap ng sealing na may hangarin sa disenyo.

GD&T para sa pagdadala ng mga bores at akma

Tukuyin ang mga datum na sumasalamin kung paano napipilitan ang pambalot sa serbisyo. Ang concentricity o posisyon ng pagdadala ng mga bores ay dapat sumangguni sa mounting face at kabaligtaran upang mapanatili ang pagkakahanay ng rotor. Ang pabilog at cylindricity sa ilang antas ng micron ay maaaring kailanganin upang maprotektahan ang buhay. Ang Flatness sa mga takip at mga interface ng gear ay sumusuporta sa compression ng gasket at gear mesh. Sa halip na labis na masikip ang bawat pagpapaubaya, tumutok ang katumpakan sa mga tampok na kumokontrol sa pag-uugali ng system at pinapayagan ang mapagbigay na pagpapaubaya sa ibang lugar upang mabawasan ang gastos.

Pag -aayos, kakayahan sa proseso, at inspeksyon

Ang paghawak ng isang manipis na may pader na paghahagis nang walang pagbaluktot ay isang bapor. Gumamit ng mga form na umaangkop sa mga pugad at vacuum kung naaangkop, at kontrolin ang mga puwersa ng clamping upang maiwasan ang mga ovalizing bores. Stage machining kaya mabibigat na pag -alis ng stock ay nangyayari bago ang mga tampok ng katumpakan. Coolant temperatura at machine warm-up matter kapag hinahabol CNC machined aluminyo motor casing tolerance 0.01mm ; Nang walang katatagan ng thermal, ang mga pagsukat na naaanod at kakayahan ay naghihirap. Patunayan ang mga kritikal na katangian na may CMMS at air gauge, at subaybayan gamit ang SPC kaya nahuli ang mga uso bago makatakas ang mga bahagi. Ang isang may kakayahang proseso ay dapat magpakita ng CP/CPK> 1.33 sa mga sukat na kritikal sa kaligtasan, na may malinaw na mga plano sa reaksyon kapag ang mga tsart ng control ay signal out-of-control na mga kondisyon.

Dokumentasyon, SPC, at Paglabas ng Pamantayan

Ang matatag na dokumentasyon ay isinasalin ang kaalaman sa tacit sa paulit-ulit na mga kinalabasan. Ang mga plano sa control ay dapat maiugnay ang mga operasyon sa mga katangian na nilikha nila at ang mga instrumento na nagpapatunay sa kanila. Kinukumpirma ng Inspeksyon ng First-Article ang interpretasyon sa pag-print, habang ang patuloy na pag-audit ay suriin na ang pag-aayos, pamutol, at mga programa ay tumutugma sa naaprubahan na estado. Para sa mga mukha ng sealing, pagsamahin ang mga tseke sa pagtatapos ng ibabaw na may flatness; Para sa mga sinulid na butas, i -verify ang lokasyon pati na rin ang kalidad ng pitch. Pangwakas na pagtagas ng pagsubok ng mga nakapaloob na dami at pag-verify ng metalikang kuwintas para sa mga pagsingit kumpletuhin ang package, tinitiyak ang natapos na pambalot na nakakatugon sa pagganap, tibay, at mga layunin sa pagpupulong kapag umalis ito sa linya.

Mabilis na paghahambing ng sanggunian

Ang mga paghahambing sa ibaba ay nagbubuod ng mga pahayag ng salaysay sa itaas sa isang solong pagtingin upang suportahan ang mga mabilis na pagpapasya sa trade-off at mga pagsusuri sa cross-functional.
